Existe-t-il une norme pour la hauteur de la broche des connecteurs D-Sub? Quelles sont les normes de mise en œuvre?

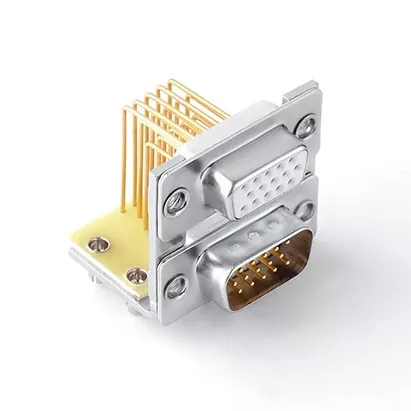

Connecteurs D-Subsont un connecteur électronique commun, largement utilisé dans la transmission vidéo, audio et des données. Il existe en fait certaines spécifications standard pour la hauteur de la broche deConnecteurs D-Sub. Ces normes garantissent que le connecteur est compatible avec d'autres appareils tout en garantissant la fiabilité et la stabilité de la connexion.

1. Normes pour la hauteur de la broche des connecteurs D-Sub

Selon les réglementations d'organisations faisant autorité telles que la Commission internationale de l'électrotéchnique (CEI) et la Electronics Industry Association (EIA), la hauteur des PIN des connecteurs D-Sub est divisée en deux normes: standard et bas. Ces deux normes de hauteur de broches conviennent à différents scénarios d'application.

1.1 Hauteur de la broche standard

La hauteur de la broche standard est généralement de 10,5 mm, et cette hauteur de PIN peut répondre aux besoins de la plupart des scénarios d'application, tels que les ordinateurs, les moniteurs, les routeurs et autres appareils. Les connecteurs D-Sub avec une hauteur de broche standard ont une durabilité et une fiabilité élevées et conviennent aux occasions avec un bouchage et un débranchement fréquents.

1,2 hauteur de broches à profil bas

La hauteur de la broche à profil bas est généralement de 7,5 mm. Cette hauteur de broche convient aux occasions avec un espace limité, tels que des ordinateurs portables, des dispositifs portables, etc. Le connecteur D-Sub avec une hauteur à basse broche réduit la taille du connecteur tout en garantissant les performances de la connexion, ce qui est pratique pour économiser de l'espace lors de la conception de l'équipement.

2. Normes de mise en œuvre pour la hauteur des broches du connecteur D-SUB

Afin d'assurer la précision et la cohérence de la hauteur de la broche du connecteur D-SUB, les fabricants doivent suivre les normes de mise en œuvre suivantes pendant le processus de production:

2.1 Normes matérielles

Le matériau de la broche doit être conforme aux normes pertinentes, généralement des matériaux en alliage de cuivre ou en plaques dorés pour assurer une bonne conductivité et une résistance à l'usure.

2.2 Normes de tolérance aux dimensions

La tolérance dimensionnelle de la hauteur de la broche doit être conforme aux normes internationales ou nationales, telles que la CEI, l'EIA, etc. De manière générale, la tolérance standard de la hauteur de la broche est de ± 0,15 mm.

2.3 Normes de traitement de surface

Le traitement de la surface de la broche doit être conforme aux normes pertinentes pour assurer la résistance à l'oxydation et la résistance à l'usure du connecteur. Les méthodes de traitement de surface courantes comprennent le placage en or, le placage en nickel, la passivation, etc.

2.4 Normes de test de performance de connexion

Pour s'assurer que les broches du connecteur D-Sub maintiennent de bonnes performances de connexion pendant plusieurs bouchons et débrancheurs, les fabricants doivent effectuer une série de tests sur le produit, tels que le test de résistance aux contacts, le bilan et le débit de la vie, etc.

3. Résumé

En résumé, il existe des normes claires et des normes de mise en œuvre pour la hauteur de la broche duConnecteur D-SUB. Lors de l'achat et de l'utilisation de connecteurs D-Sub, les fabricants et les utilisateurs doivent prêter attention à la conformité de la hauteur de la broche pour garantir la compatibilité et la fiabilité des connexions entre les appareils.
