Comment un faisceau de câbles DB améliore-t-il la stabilité de la connexion et l'efficacité du système ?

LeFaisceau de câbles DBjoue un rôle essentiel dans les systèmes électroniques et de communication modernes, en fournissant des connexions stables, efficaces et organisées entre les différents composants. Cet article explore en profondeurquoiun faisceau de câbles DB est,pourquoic'est important dans différentes industries, etcommentil améliore la fiabilité et l'intégrité du signal. En présentant des paramètres techniques détaillés, des listes de fonctionnalités et des tableaux professionnels, il aide les lecteurs à comprendre la structure, la fonctionnalité et les normes de performance des faisceaux de câbles DB. Le contenu répond également à dix questions fréquemment posées par les clients, garantissant ainsi clarté et transparence technique. Enfin, l'article présenteConnecteur de précision Dongguan Signalorigin Co., Ltd., un fabricant professionnel dédié aux solutions DB Wire Harness de haute qualité, et invite les lecteurs à contacter l'entreprise pour un service personnalisé et une assistance technique.

Table des matières

1. Qu'est-ce qu'un faisceau de câbles DB et pourquoi c'est important

2. Fonctionnement du faisceau de câbles DB et paramètres techniques clés

3. FAQ : Questions courantes sur le faisceau de câbles DB

4. À propos de Dongguan Signalorigin Precision Connector Co., Ltd. et résumé / contact

1. Qu'est-ce qu'un faisceau de câbles DB et pourquoi c'est important

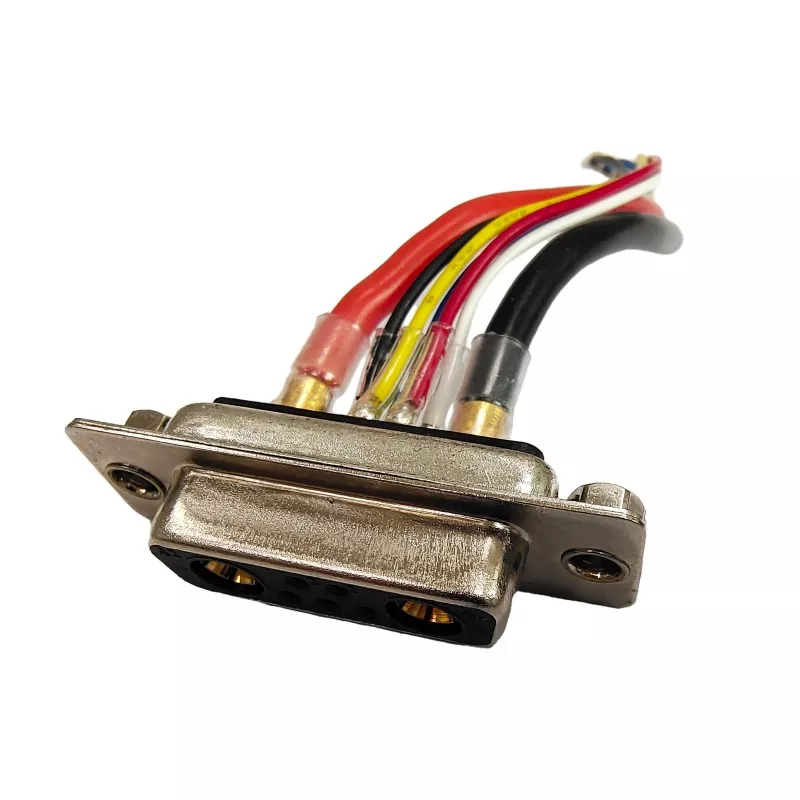

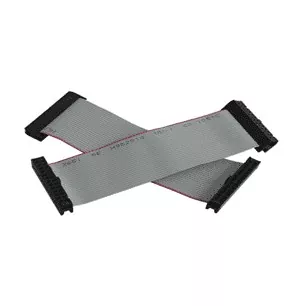

A Faisceau de câbles DBfait référence à un ensemble de câblage construit autour d'une interface de connecteur D-sub (ou "DB"), combinant plusieurs fils individuels, bornes, blindages et gaines de protection en un seul faisceau intégré qui se termine par un ou plusieurs connecteurs DB (par exemple DB-9, DB-15, DB-25, DB-44, DB-52, etc.). Ces harnais sont courants dans les communications de données, l'instrumentation, les systèmes de contrôle industriels, l'avionique et les diagnostics automobiles.

En regroupant les fils dans un seul métier et en les intégrant dans l'interface du connecteur DB, un faisceau de câbles DB garantit l'intégrité du signal, un mappage correct des broches, un blindage cohérent et une installation simplifiée. Essentiellement, il s'agit du système nerveux qui relie l'électronique au niveau de la carte ou du système aux systèmes externes via des connecteurs DB.

PourquoiFaisceau de câbles DBimportant (et de plus en plus demandé) ?

• Intégrité du signal et suppression du bruit: Les connecteurs DB transportent fréquemment des signaux analogiques ou numériques sensibles ; un faisceau assure le blindage, une mise à la terre correcte et le routage des câbles pour réduire les interférences électromagnétiques (EMI).

• Modularité et évolutivité: L'utilisation de connecteurs DB permet aux systèmes d'être modulaires : le branchement/débranchement des sous-systèmes est plus facile que les fils lâches.

• Fiabilité et maintenabilité: Un faisceau consolidé est plus facile à tester, inspecter, remplacer ou réparer que de nombreux fils individuels.

• Utilisation croissante dans les systèmes avancés: Avec la prolifération des systèmes d'instrumentation, d'acquisition de données et de contrôle (par exemple, automatisation industrielle, diagnostic EV, aérospatiale), les harnais DB sont de plus en plus demandés.

• Tendances de croissance du marché: Le marché des faisceaux de câbles automobiles devrait atteindre plus de 125 milliards de dollars d'ici 2035, grâce à l'adoption des véhicules électriques et à l'électronique avancée.

• Réduction de la complexité et efficacité dans la fabrication: La rationalisation de la conception des harnais réduit les coûts de production, raccourcit les délais de livraison et réduit les taux d'erreur.

2. Fonctionnement du faisceau de câbles DB et paramètres techniques clés

Comment unDB Nouse HarnaisTravail?

1. Sélection et préparation des fils– Choisissez le calibre du conducteur, le type d'isolation et le blindage appropriés en fonction du signal (puissance, données, analogique) et des conditions environnementales.

2. Routage et regroupement– Regroupez les fils en branches logiques, appliquez une gaine, des attaches ou un blindage tressé.

3. Intégration de terminaison et de connecteur– Sertissez ou soudez chaque fil à une borne, insérez-le dans le boîtier du connecteur DB (broche/prise), appliquez une coque arrière ou un serre-câble.

4. Blindage et mise à la terre– Connectez le blindage à la coque ou au point de terre pour maintenir les performances EMI.

5. Tests et validation– Tests de continuité, de résistance d’isolement, de haut potentiel (hipot) et de traction.

6. Assemblage final et installation– Le faisceau est branché sur l'interface DB aux deux extrémités, fournissant des chemins de signal d'un système à l'autre.

Paramètres techniques clés

Vous trouverez ci-dessous un tableau résumant les spécifications typiques et personnalisées pourFaisceaux de câbles DB:

Voici également une liste de fonctionnalités que les clients demandent souvent :

• Branches de dérivation ou sous-faisceaux

• Fils à code couleur et étiquettes étiquetées

• Gaines de connecteur surmoulées pour soulager la traction

• Coques arrière, moulage ou scellement robustes pour la protection de l'environnement

• Torsades personnalisées, blindage de paire ou impédance contrôlée pour les paires différentielles (par exemple RS-422, CAN, Ethernet via DB)

Exemple de spécification de modèle

Ces spécifications illustrent comment unFaisceau de câbles DBpeut être personnalisé selon les besoins rigoureux des applications.

3. FAQ : questions courantes surFaisceau de câbles DB

Vous trouverez ci-dessous une liste d'une dizaine de questions courantes (sous forme de questions-réponses) que les clients potentiels posent souvent à propos des faisceaux de câbles DB, ainsi que des réponses détaillées, brèves mais claires.

Q1 : Que signifie « DB » dans DB Wire Harness ?
A1 : « DB » fait référence à la famille de connecteurs D-subminiatures. Le « B » indiquait historiquement une taille de coque spécifique dans l'ancienne nomenclature (bien que beaucoup se réfèrent aujourd'hui vaguement au DB-9, au DB-15, etc.). Le terme approprié est D-sub, mais « DB » est largement utilisé dans l'industrie.

Q2 : Un faisceau de câbles DB peut-il transporter à la fois des lignes de signal et des lignes électriques ?
R2 : Oui. Vous pouvez inclure des lignes électriques (par exemple 12 V, 24 V) ainsi que des lignes de signaux dans le même faisceau, à condition que le calibre des fils, l'isolation et la conception de la diaphonie/EMI soient correctement gérés.

Q3 : Comment garantissez-vous le blindage et l’intégrité de la terre dans DB Harness ?
A3 : Utilisez des blindages individuels au niveau d'une paire ou une feuille + tresse, attachez les drains du blindage à la coque du connecteur ou aux broches de terre, maintenez des points de mise à la terre cohérents et évitez les boucles de terre.

Q4 : Quels tests sont recommandés pour le faisceau de câbles DB ?
A4 : Test de continuité, test de résistance d'isolation, test hipot (potentiel élevé) et test de traction mécanique. De plus, une vérification fonctionnelle du signal (par exemple, le taux d'erreur sur les bits pour les lignes de données) peut être utilisée.

Q5 : Les harnais DB peuvent-ils prendre en charge les données à haut débit (par exemple Ethernet, RS-485) ?
R5 : Oui. En utilisant des paires torsadées, des lignes à impédance contrôlée et un blindage, les faisceaux DB peuvent prendre en charge des protocoles à grande vitesse tant que l'intégrité du signal est préservée.

Q6 : Quels sont les meilleurs matériaux pour l’isolation dans des environnements difficiles ?
A6 : FEP, ETFE, PTFE ou XLPE sont idéaux pour l'exposition à haute température, aux produits chimiques ou aux flammes. Ils surpassent le PVC standard en termes de robustesse.

Q7 : Quel est le délai de livraison typique pour les commandes de faisceaux de câbles DB personnalisés ?
A7 : Le délai de livraison dépend de la complexité, de la quantité et des exigences en matière de tests, mais varie souvent de 4 à 8 semaines. Des options accélérées peuvent être possibles.

Q8 : Comment les étiquettes et les couleurs des fils sont-elles gérées dans DB Harness ?
A8 : Nous pouvons coder les conducteurs par couleur et apposer des étiquettes, un marquage thermorétractable ou étiqueter chaque fil en fonction de la documentation du client pour faciliter l'installation et la maintenance.

Q9 : Les faisceaux de câbles DB standard sont-ils conformes à RoHS/IPC ?
A9 : Oui, des harnais standard peuvent être fabriqués pour être conformes aux normes RoHS et IPC/WHMA-A-620 (Classe 2 ou Classe 3 selon l'application).

Q10 : Quelle est la longueur maximale sur laquelle un harnais DB reste fiable ?
R10 : Cela dépend du type de signal et des spécifications électriques, mais des longueurs de 10 à 20 mètres sont réalisables dans de nombreux paramètres de contrôle ou d'instrumentation. Pour les très longues distances, l'impédance, la chute de tension et l'intégrité du signal doivent être soigneusement conçues.

Ces FAQ aident à guider les prospects et à améliorer le référencement en correspondant aux requêtes réelles des utilisateurs.

4. À propos de Dongguan Signalorigin Precision Connector Co., Ltd. et résumé

Connecteur de précision Dongguan Signalorigin Co., Ltd.est un fabricant leader spécialisé dans les connecteurs de précision, les assemblages de câbles et les solutions de faisceaux de câbles personnalisés. Notre expertise comprend la conception, la production et l’assurance qualité des faisceaux de câbles DB. Nous servons une clientèle mondiale dans les secteurs de l'automatisation industrielle, de l'aérospatiale, des télécommunications, de l'instrumentation et de l'automobile.

Nous sommes fiers de :

• Capacités internes complètes : coupe de câbles, dénudage de fils, sertissage, surmoulage, laboratoires de tests

• Conformité aux normes internationales (IPC/WHMA, ISO, RoHS)

• Assistance technique personnalisée et prototypage rapide

• Investissement continu dans les systèmes d'automatisation et de qualité

Résumé et appel à l'action

En résumé, les faisceaux de câbles DB sont des éléments essentiels dans les systèmes électriques et de données complexes d'aujourd'hui, offrant modularité, fiabilité, blindage et installation efficace. Comprendre le « quoi, pourquoi, comment » permet aux concepteurs de systèmes et aux acheteurs de spécifier des harnais qui correspondent réellement aux besoins de performances. ÀConnecteur de précision Dongguan Signalorigin Co., Ltd., nous apportons de nombreuses années d'ingénierie et d'excellence en fabrication pour fournir des solutions de faisceaux de câbles DB qui répondent à vos spécifications les plus exigeantes.
